Flänsskydd för säkrare och tätare rörsystem

Ett flänsskydd är en enkel men avgörande komponent för säkerheten i rörsystem. Syftet är att fånga upp läckage och stänk från flänsförband, så att farliga vätskor eller gaser inte träffar personal eller utrustning. I industrier där ånga, kemikalier eller heta medier används, kan rätt flänsskydd göra skillnaden mellan en kontrollerad driftstörning och en allvarlig olycka.

Flänsskydd används i allt från processindustri och kraftverk till vattenrening och livsmedelsproduktion. Gemensamt för dem alla är behovet av driftsäkerhet, personskydd och minskad risk för miljöutsläpp. Genom att kombinera bra flänspackningar med välvalda flänsskydd skapas en robust kedja av tätning och säkerhet genom hela anläggningen.

Vad flänsskydd är och varför de behövs

Flänsskydd monteras runt flänsförband där två rör eller komponenter bultas ihop med en packning emellan. Om packningen börjar läcka, eller om bultförbandet tappar sin klämkraft, kan mediet pressas ut som en stråle eller dimma genom den lilla öppningen. Ett flänsskydd fångar upp läckaget och sprider ut trycket så att vätskan inte blir till en farlig jetstråle.

Ur säkerhetssynpunkt fyller flänsskydd flera viktiga funktioner:

– Personskydd minskar risken för brännskador, frätskador och inandning av farliga ångor.
– Utrustningsskydd hindrar kemikalier och kondensat från att skada närliggande komponenter, elskåp eller instrument.
– Miljöskydd fångar upp och styr läckaget så att sanering blir enklare och spridningen begränsas.
– Driftssäkerhet gör mindre läckage enklare att upptäcka och hantera innan de växer till större problem.

Många anläggningar har historiskt sett fokuserat på själva packningen och flänsens kvalitet, men undervärderat betydelsen av flänsskydd. I dag betraktas de allt oftare som en självklar del av ett komplett säkerhetskoncept, särskilt i anläggningar där media är giftiga, frätande eller brandfarliga.

Material, utföranden och val av rätt flänsskydd

Valet av flänsskydd påverkas av flera faktorer: typ av media, temperatur, tryck, miljö runt rören och hur ofta systemet öppnas för service. Det finns ingen universallösning, utan valet bör anpassas till varje anläggning.

Vanliga material och lösningar är:

– Textila flänsskydd i till exempel PTFE-belagda vävar eller glasfiber. De är lätta, flexibla och passar bra för kemikalier och frätande vätskor. Ofta används de i kombination med syraresistenta sömmar och fästen.
– Plast- och PTFE-skydd som kapslar in flänsen mer heltäckande. De tål många kemikalier, har bra livslängd och är enkla att rengöra.
– Metalliska skydd i rostfritt stål eller andra legeringar. De används där temperaturer och tryck är höga eller där mekaniskt skydd behövs, till exempel i ångsystem eller kraftvärmeverk.
– Specialanpassade skydd för udda flänsgeometrier, stora dimensioner eller trånga utrymmen där standardlösningar inte räcker.

När ett flänsskydd väljs spelar också kombinationen med flänspackningen stor roll. En spirallindad flänspackning i ett högtempererat ångsystem kräver andra skyddsegenskaper än en mjuk fiberpackning i ett lågtryckssystem. Genom att se tätningar, packningar och flänsskydd som en helhet går det att hitta mer kostnadseffektiva och säkra lösningar.

Några praktiska aspekter som ofta förbättrar både säkerhet och ekonomi:

– Standardisera där det går använd samma typ av skydd på så många positioner som möjligt för enklare lagerhållning.
– Tänk servicevänlighet skydd som snabbt kan tas av och på under inspektion sparar tid vid underhåll.
– Planera för livslängd välj material med marginaler för temperatur, kemikalier och UV-ljus om rören står ute.

När drift och underhållspersonal inkluderas i valet av flänsskydd får man dessutom ofta värdefull input om åtkomlighet, vanliga felpunkter och praktisk hantering.

Så skapas säkrare anläggningar med rätt kombination av packningar och skydd

Flänsskydd gör störst nytta när de ingår i ett genomtänkt koncept för tätning och säkerhet. Det handlar inte bara om att montera skydd där man redan haft läckage, utan att arbeta mer proaktivt.

Ett strukturerat arbetssätt kan innehålla:

1. Kartläggning av riskpunkter
Identifiera flänspositioner med hög temperatur, högt tryck eller farligt media. Se även över utsatta områden där personal ofta vistas eller där känslig utrustning sitter.

2. Genomgång av befintliga packningar
Jämför nuvarande packningsmaterial med processdata. Grafit, expanderad PTFE, spirallindade packningar, gummipackningar och metallpackningar har alla olika styrkor och svagheter. En uppgradering av packningen kan ibland minska läckagerisken lika mycket som ett nytt skydd.

3. Val av flänsskydd per applikation
Anpassa material och utförande utifrån mediet, temperaturen och miljön. För kemisk industri kan PTFE-baserade skydd vara förstahandsval, medan metalliska skydd ofta passar kraft- och processånga.

4. Rutiner för kontroll och underhåll
Inför enkla inspektionspunkter: visuella kontroller av skyddens skick, dokumentation av läckage och tydliga riktlinjer för när packningar och skydd ska bytas.

Genom nära samarbete mellan drift, underhåll och leverantör går det att skapa lösningar som både är säkra och kostnadseffektiva över tid. Små läckage som tidigare kanske betraktats som normala kan i många fall minskas kraftigt med rätt kombination av packningar och flänsskydd.

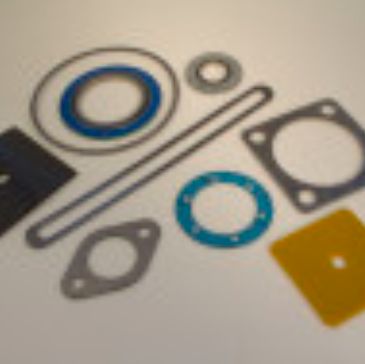

Företag som arbetar mycket med flänspackningar, planpackningar och andra tätningslösningar har ofta ett brett sortiment av material som grafit, PTFE, fiber, gummi, metall och keramisk fiber. När samma leverantör även kan erbjuda anpassade flänsskydd underlättar det samordningen och minskar risken för felval mellan packning och skydd.

För verksamheter som vill se över både packningslösningar och flänsskydd, och kanske ta fram specialanpassade skydd för särskilda applikationer, kan en etablerad aktör som ABSAB vara en bra partner. Genom sin erfarenhet av industriella packningar och tätningsmaterial kan absab.com bidra med praktisk rådgivning och skräddarsydda lösningar som stärker både säkerhet och driftsäkerhet.
